راهنمای نصب آیفون تصویری – آموزش گام‌به‌گام

راهنمای نصب آیفون تصویری یکی از پرکاربردترین موضوعاتی است که بسیاری از ساکنان آپارتمان‌ها و ساختمان‌های مسکونی به دنبال آن هستند. امروزه آیفون تصویری نه‌تنها امنیت بیشتری برای ساختمان فراهم می‌کند، بلکه راحتی و آسایش بیشتری نیز به همراه دارد. اگر قصد دارید خودتان نصب آیفون تصویری را انجام دهید یا می‌خواهید با مراحل سیم‌کشی، نصب ترانس، پنل بیرونی و مانیتور داخلی آشنا شوید، این مقاله دقیقاً برای شماست. در ادامه یک آموزش مرحله به مرحله برای نصب آیفون تصویری تک واحدی و چند طبقه ارائه می‌کنیم تا بدون نیاز به تخصص پیچیده بتوانید سیستم دربازکن تصویری خود را راه‌اندازی کنید.

آشنایی با اجزای آیفون تصویری

برای اینکه نصب آیفون تصویری را به‌درستی انجام دهید، لازم است ابتدا با اجزای اصلی آیفون تصویری آشنا شوید. این سیستم از بخش‌هایی مانند مانیتور داخلی، پنل بیرونی، ترانس یا منبع تغذیه، قفل بازکن برقی و سیم‌کشی تشکیل شده است. هرکدام از این قطعات نقش خاصی در عملکرد صحیح دستگاه دارند و خرابی یا نصب نادرست هر بخش می‌تواند باعث بروز مشکلاتی مثل قطع تصویر یا کار نکردن قفل شود. اگر می‌خواهید درباره عملکرد هر قطعه و جزئیات فنی آن بیشتر بدانید، پیشنهاد می‌کنیم مقاله کامل اجزای آیفون تصویری را مطالعه کنید.

تجهیزات و ابزار موردنیاز برای نصب آیفون تصویری

برای اینکه نصب آیفون تصویری را به‌صورت اصولی و بدون خطا انجام دهید، داشتن ابزار و تجهیزات مناسب ضروری است. این ابزارها به شما کمک می‌کنند سیم‌کشی و نصب قطعات مختلف مثل مانیتور، پنل و ترانس را دقیق‌تر و سریع‌تر پیش ببرید. در ادامه مهم‌ترین وسایل موردنیاز را برای نصب آیفون تصویری معرفی می‌کنیم:

• پیچ‌گوشتی: برای باز و بسته کردن پیچ‌های پنل و مانیتور داخلی.

• دریل: جهت ایجاد سوراخ روی دیوار برای نصب مانیتور یا پنل بیرونی.

• تستر: برای بررسی سلامت سیم‌کشی و اتصال صحیح مدار.

• انبردست: کمک در برش و محکم کردن سیم‌ها.

• سیم مخصوص آیفون تصویری: انتقال تصویر، صدا و برق بین واحدها و پنل.

• نوار چسب برق: برای ایزوله کردن اتصالات سیم‌ها.

• بست کابل: جهت مرتب کردن سیم‌ها و جلوگیری از آشفتگی در مسیر سیم‌کشی.

مراحل سیم‌کشی و نصب آیفون تصویری

نصب آیفون تصویری اگر به‌صورت مرحله‌به‌مرحله انجام شود، کار پیچیده‌ای نیست. کافی است سیم‌کشی را درست انجام دهید و قطعات اصلی مانند پنل بیرونی، مانیتور داخلی و ترانس را در جای مناسب نصب کنید. در این بخش مراحل اصلی نصب آیفون تصویری را مرور می‌کنیم:

1. سیم‌کشی برای مانیتور و نصب ترانس آیفون تصویری

اولین مرحله در نصب آیفون تصویری، انجام سیم‌کشی صحیح برای مانیتور و ترانس است. انتخاب کابل مناسب اهمیت زیادی دارد، چون کیفیت صدا و تصویر به آن وابسته است. در ساختمان‌های کوچک و آیفون‌های ساده معمولاً از کابل‌های چهارسیمه استفاده می‌شود، اما در مدل‌های پیشرفته‌تر یا آیفون‌های چند طبقه، کابل‌های پنج‌سیمه یا هفت‌سیمه کاربرد دارند.

ترانس یا پاور آیفون تصویری بهتر است در محلی خشک و به دور از رطوبت نصب شود. معمولاً ترانس در جعبه تقسیم برق یا نزدیک مانیتور داخلی قرار می‌گیرد تا دسترسی به آن راحت‌تر باشد. سیم‌های ورودی برق و خروجی به مانیتور و پنل باید طبق رنگ‌بندی استاندارد متصل شوند تا از بروز اختلال یا آسیب به دستگاه جلوگیری شود.

2. نصب پنل بیرونی روی دیوار

برای نصب آیفون تصویری، ابتدا باید محل مناسب پنل بیرونی را انتخاب کنید. بهترین مکان، کنار درب ورودی و در ارتفاع حدود ۱۶۰ تا ۱۷۰ سانتی‌متر از سطح زمین است تا برای تمامی افراد قابل استفاده باشد. پس از انتخاب محل، با استفاده از دریل سوراخ‌هایی روی دیوار ایجاد کرده و پایه پنل را محکم کنید. سپس پنل را روی پایه قرار داده و با پیچ‌گوشتی آن را ثابت کنید.

در ادامه، باید سیم‌های پنل بیرونی را به سیم اصلی ساختمان متصل کنید. این کار باید طبق رنگ‌بندی استاندارد انجام شود تا تصویر و صدا به‌درستی منتقل شوند. دقت کنید که اتصالات محکم و ایزوله شده باشند تا از ورود رطوبت یا نویز جلوگیری شود. برای جلوگیری از خیس شدن آیفون توصیه می‌کنیم حتما برای نصب بارانگیر آیفون تصویری اقدام کنید.

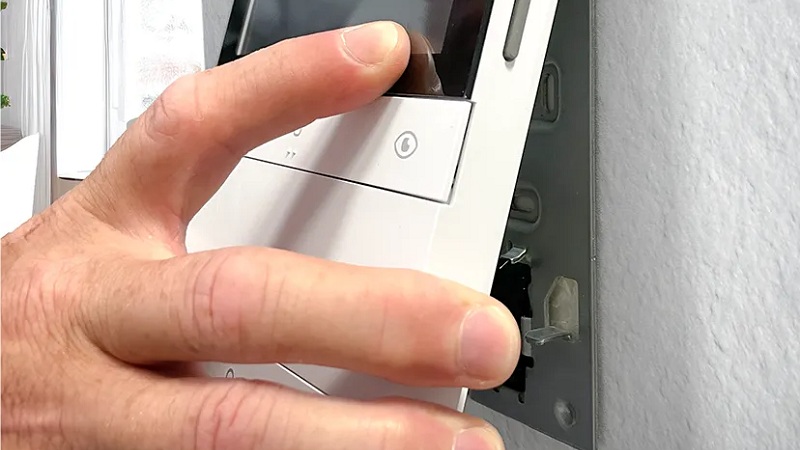

3. نصب مانیتور داخلی

در مرحله بعد، نوبت به نصب مانیتور LCD آیفون تصویری می‌رسد. ابتدا باید مکان مناسبی را برای نصب انتخاب کنید. بهترین محل معمولاً نزدیک درب ورودی واحد و در ارتفاع حدود ۱۴۰ تا ۱۵۰ سانتی‌متر از کف است تا برای همه افراد قابل استفاده باشد.

پس از مشخص کردن محل، پایه مانیتور را روی دیوار با استفاده از دریل و پیچ ثابت کنید. دقت کنید که مانیتور در دید مستقیم باشد و فضای کافی برای سیم‌کشی پشت آن وجود داشته باشد. سپس سیم‌های ورودی از ترانس و پنل بیرونی را طبق رنگ‌بندی و نقشه سیم‌کشی دستگاه به مانیتور متصل کنید. در نهایت مانیتور را روی پایه قرار دهید و محکم کنید تا آماده تست و راه‌اندازی شود.

4. تست و راه‌اندازی آیفون تصویری

پس از اتمام مراحل نصب، نوبت به تست و راه‌اندازی آیفون تصویری می‌رسد. در این مرحله باید از عملکرد صحیح تصویر و صدا مطمئن شوید. مانیتور داخلی را روشن کنید و کیفیت تصویر دریافتی از پنل بیرونی را بررسی کنید. سپس با فشردن دکمه تماس روی پنل، صدای زنگ و وضوح صدای دوطرفه را تست کنید.

بعد از آن، قفل بازکن برقی را امتحان کنید تا مطمئن شوید درب به‌درستی باز می‌شود. اگر هنگام تست با مشکلاتی مثل نویز، قطع تصویر یا عمل نکردن قفل مواجه شدید، باید اتصالات سیم‌ها، رنگ‌بندی و سلامت ترانس را دوباره بررسی کنید. رفع این خطاها قبل از استفاده روزمره اهمیت زیادی دارد تا آیفون تصویری بدون مشکل کار کند. در نهایت نیز بهتر است به تنظیم صدای آیفون تصویری بپردازید تا صدای آن کم یا زیاد نباشد.

آموزش نصب آیفون تصویری تک واحدی

نصب آیفون تصویری در ساختمان‌های تک واحدی نسبت به مدل‌های چند طبقه ساده‌تر است و تنها نیاز به اتصال یک مانیتور داخلی، یک پنل بیرونی و یک قفل بازکن دارد. در این بخش مراحل نصب را مرحله‌به‌مرحله مرور می‌کنیم:

• نقشه سیم‌کشی آیفون تک واحدی: در آیفون‌های تصویری تک واحدی معمولاً از کابل چهار سیمه استفاده می‌شود. این سیم‌ها شامل تغذیه، تصویر، صدا و فرمان قفل بازکن هستند. داشتن نقشه سیم‌کشی استاندارد کمک می‌کند اتصالات بدون خطا انجام شود.

• مراحل اتصال مانیتور، پنل و قفل بازکن: ابتدا سیم‌ها را از ترانس به مانیتور داخلی وصل کنید، سپس خروجی مانیتور را به پنل بیرونی انتقال دهید. قفل بازکن هم باید به خروجی مخصوص روی مانیتور یا پنل متصل شود تا با فشار دادن دکمه روی مانیتور، درب باز شود.

• نکات کلیدی برای جلوگیری از نویز: برای پیشگیری از ایجاد نویز یا افت کیفیت تصویر، کابل آیفون تصویری را در کنار کابل برق فشار قوی عبور ندهید. همچنین مطمئن شوید تمامی اتصالات ایزوله و محکم باشند. استفاده از کابل استاندارد با مغزی مسی نیز کیفیت ارتباط را بهبود می‌دهد.

مطلب پیشنهادی: عیب یابی آیفون تصویری

آموزش نصب آیفون تصویری چند طبقه

نصب آیفون تصویری در ساختمان‌های چند واحدی با تک واحدی تفاوت‌های قابل توجهی دارد، زیرا در این مدل‌ها چندین مانیتور داخلی به یک پنل بیرونی متصل می‌شوند و سیم‌کشی باید به‌صورت استاندارد انجام شود تا همه واحدها به‌درستی تصویر و صدا را دریافت کنند.

• تفاوت نصب در ساختمان‌های چند واحدی با تک واحدی: برخلاف آیفون‌های تک واحدی که تنها یک مانیتور و قفل بازکن دارند، در ساختمان‌های چند طبقه باید به تعداد واحدها مانیتور نصب شود و همه مانیتورها با پنل بیرونی و ترانس مرکزی ارتباط داشته باشند.

• معرفی سوئیچر و نقش آن در چند طبقه: سوئیچر آیفون تصویری یک قطعه مهم در آیفون‌های چند طبقه است که امکان ارتباط همزمان چند مانیتور با پنل بیرونی را فراهم می‌کند. سوئیچر مسیر صحیح سیم‌ها را بین واحدها و پنل مدیریت می‌کند و از اختلال یا تداخل سیگنال جلوگیری می‌کند.

• سیم‌کشی استاندارد در آیفون‌های چند طبقه: سیم‌کشی باید طبق نقشه استاندارد هر برند انجام شود و از کابل‌های مناسب با تعداد سیم کافی استفاده شود. سیم‌ها نباید در کنار کابل برق فشار قوی عبور کنند و اتصالات باید محکم و ایزوله باشند تا کیفیت تصویر و صدا برای همه واحدها حفظ شود.

نکات مهم در نصب و سیم‌کشی آیفون تصویری

برای داشتن یک نصب آیفون تصویری بی‌خطا و باکیفیت، رعایت نکات فنی بسیار اهمیت دارد. نکات زیر به شما کمک می‌کند مشکلات آیفون تصویری را به حداقل ممکن برسانید.

• انتخاب کابل مناسب (قطر و جنس سیم‌ها): استفاده از کابل استاندارد و با مغزی مسی، هم کیفیت تصویر و صدا را تضمین می‌کند و هم عمر سیستم را افزایش می‌دهد. قطر کابل باید متناسب با طول مسیر و تعداد واحدها انتخاب شود.

• پرهیز از عبور سیم در کنار کابل برق فشار قوی: عبور سیم آیفون کنار کابل برق فشار قوی باعث ایجاد نویز و اختلال در تصویر و صدا می‌شود. همیشه مسیر سیم‌کشی را از کابل برق جدا نگه دارید.

• استفاده از ترانس اصل آیفون تصویری: ترانس اصلی هر برند، ولتاژ مناسب و پایدار را تأمین می‌کند و از آسیب به مانیتور و پنل جلوگیری می‌کند.

• رعایت ارتفاع استاندارد نصب مانیتور و پنل: ارتفاع مناسب نصب مانیتور داخلی حدود ۱۴۰ تا ۱۵۰ سانتی‌متر و پنل بیرونی حدود ۱۶۰ تا ۱۷۰ سانتی‌متر است تا استفاده راحت و دید کامل برای تمامی افراد فراهم شود.

هزینه نصب آیفون تصویری

هزینه نصب آیفون تصویری بسته به چند عامل متغیر است و می‌تواند تفاوت قابل توجهی داشته باشد:

• عوامل مؤثر بر هزینه: تعداد واحدهای ساختمان، نوع برند آیفون تصویری و نوع سیم‌کشی، اصلی‌ترین عوامل تعیین‌کننده قیمت هستند. هر چه تعداد واحدها بیشتر باشد یا برند دستگاه پیشرفته‌تر باشد، هزینه نصب نیز افزایش می‌یابد.

• تفاوت قیمت نصب در آیفون‌های تک واحدی و چند طبقه: نصب آیفون‌های تک واحدی نسبت به آیفون‌های چند طبقه ساده‌تر و کم‌هزینه‌تر است، زیرا نیاز به سیم‌کشی متعدد و سوئیچر برای اتصال چند مانیتور وجود ندارد.

• هزینه‌های جانبی: در برخی موارد، نیاز به تعویض کابل‌های قدیمی یا ترانس غیر استاندارد وجود دارد که هزینه‌های اضافی را به همراه دارد. استفاده از تجهیزات اصل و باکیفیت می‌تواند هزینه‌های تعمیرات آینده را کاهش دهد.

راهنمای خرید قطعات اصل آیفون تصویری

پس از بررسی مراحل نصب آیفون تصویری، سیم‌کشی، نکات فنی و مشکلات رایج، اکنون زمان آن است که قطعات و آیفون تصویری اصل خود را تهیه کنید تا از نصب و عملکرد بی‌خطا مطمئن شوید. فروشگاه مای کوماکس انواع آیفون تصویری و قطعات آن را با گارانتی ۱۲ ماهه معتبر، ضمانت اصالت کالا، بهترین قیمت بازار، تحویل سریع و فوری در تهران و سایر شهرها ارائه می‌کند. همچنین می‌توانید از مشاوره تخصصی کارشناسان مای کوماکس بهره‌مند شوید تا انتخاب و نصب آیفون تصویری بدون هیچ مشکلی انجام شود. خرید قطعات اصل نه تنها کیفیت و دوام سیستم را تضمین می‌کند، بلکه از مشکلات آتی جلوگیری می‌کند و تجربه نصب حرفه‌ای را برای شما فراهم می‌آورد.
